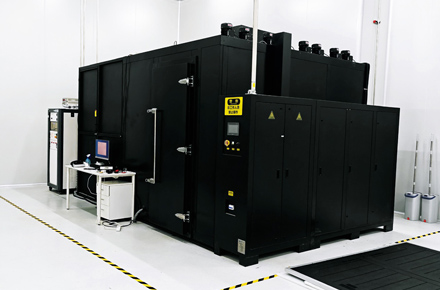

瞬態組件I-V測試儀（實驗室）
產品簡介： 氙燈瞬態組件I-V測試儀主要是用來模擬太陽光和采集晶硅光伏電池的伏安特性曲線的設備，一般由光源系統、電源系統、采集系統、紅外測溫探頭、參考電池、顯示器、計算機（含測試軟件）等組成。采用滿足IEC60904-9：2020標準的A+A+A+級的氙燈瞬態光源，輻照強度滿足200-1200W/m2可調，設備具備溫度修正和光強修正功能，以及對輻照度狀態的監控功能。該設備可用于常規多晶、單晶PERC、TopCon、異質結、CIGS、GaAs、CdTe以及IBC等電池組件的I-V曲線，P-V曲線，輻照度線，短路電流，開路電壓，峰值功率，峰值功率點電壓、電流，填充因子，轉換效率，串聯電阻，并聯電阻等參數的測量。
產品主要參數
適配標準
IEC60904-9:2020
光源類型
氙燈瞬態光源
光譜范圍
300-1200nm
光譜匹配度
AM1.5，A+級，≤12.5%（以1000W/㎡為基準，符合IEC60904-9:2020）
輻照不均勻度
A+級，≤1%（以1000W/㎡為基準，符合IEC60904-9:2020）
輻照不穩定度
A+級，≤1%（以1000W/㎡為基準，符合IEC60904-9:2020）
輻照度范圍
200W/㎡~1200W/㎡
測試面積
? 2600*1600mm
? 可定制其他尺寸
? 可定制其他尺寸
脈沖寬度
10-100ms，每1ms步進可調
重復性精度
≤0.1%
測試技術
標配線性掃描、高級遲滯算法、集成逐次逼近法（SAT）、智能測試法（IAT）、峰值保持測試功能
測試電池
Perc、 Topcon、BC、異質結等高容性電池組件
可增配項

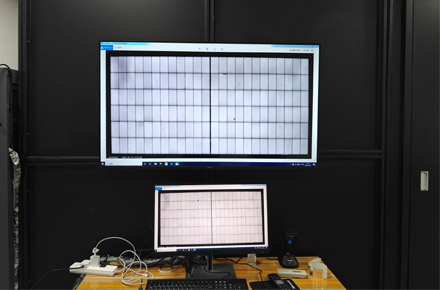

? EL測試系統，實現同工位IV/EL測試

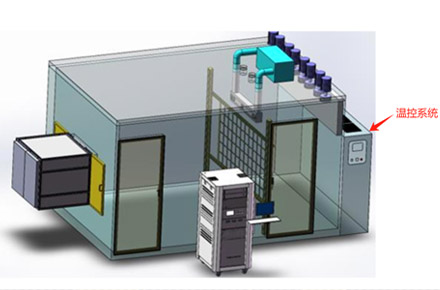

? 溫控系統，實現Panfile、溫度系數測試

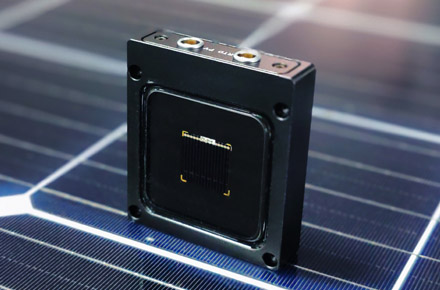

? WPVS電池，實現絕對測量

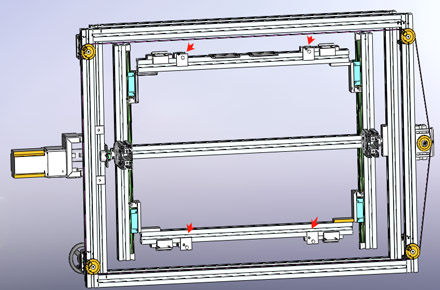

? IAM旋轉支架，實現不同角度測量

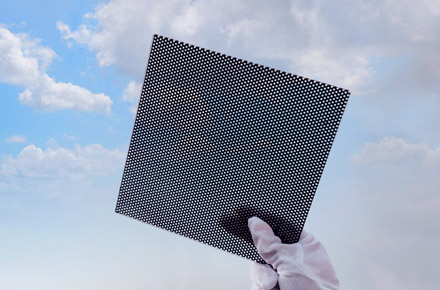

? 低輻照度濾鏡，實現低輻照度測試
? 多通道溫度盒，實現多點溫度測量
? 溫控系統，實現Panfile、溫度系數測試
? WPVS電池，實現絕對測量
? IAM旋轉支架，實現不同角度測量
? 低輻照度濾鏡，實現低輻照度測試
? 多通道溫度盒，實現多點溫度測量
